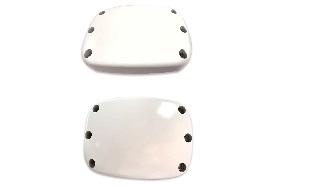

機載北斗雙模一體天線
產品簡介及用途
本天線具有 BD-2 B3/B1/S，GPS-L1 信號接收能力以及
BD-2L 信號發射能力,?？捎糜跈C(jī)載衛星導航定位及北斗短報
文的接收和發送。
主要特點
體積小,，功耗低,，低噪聲系數，良好的發射能力及環境適應性,。
技術指標
| 工作電壓 | 發射：+28VDC,，接收：+12VDC |
| 阻抗 | 50 歐姆 |
| 隔離度 | L 對 S@ ≥ 20dB；L 對 B3@ ≥ 20dB,；L 對 L1/B1@ ≥ 10dB |
| 外形尺寸 | 不大于 161mm×111mm×31mm（不含連接器） |
| 整機功耗 | 發射≤ 56W, 接收≤ 1.5W |
| 端口駐波比 | ≤ 1.5dB |
| BD2-B1/B3,、 GPS-L1 天線 | 天線增益：≥ 3dBi； 3dB 波束寬度≥ 120° 方向角：360° ,； 交叉極化抑制：≥ 15Db ,； 軸比：≤ 3dB |
| S/L 天線 | 天線增益：≥ 3dBi 3dB 波束寬度：≥ 120° 方向角：360° 交叉極化抑制：≥ 15dB 軸比：≤ 3dB L 波段發射功率：≥ 40dBm S 頻點帶外抑制：≥ 50dB@（2510 MHz~2530MHz） ≥ 40dB@（2412MHz~2472MHz） |
