低時延圖傳數據鏈系統（ZWTCSJL-10）
產品簡介及用途
低時延圖傳數據鏈系統用于建立目標與地面發控車之間的無線鏈路,，將目標圖像實時傳輸并顯示在地面發控車顯示屏上,，由操作人員分析并鎖定目標后將鎖定信息返回到目標，同時，該系統還可兼顧數據遙測,。

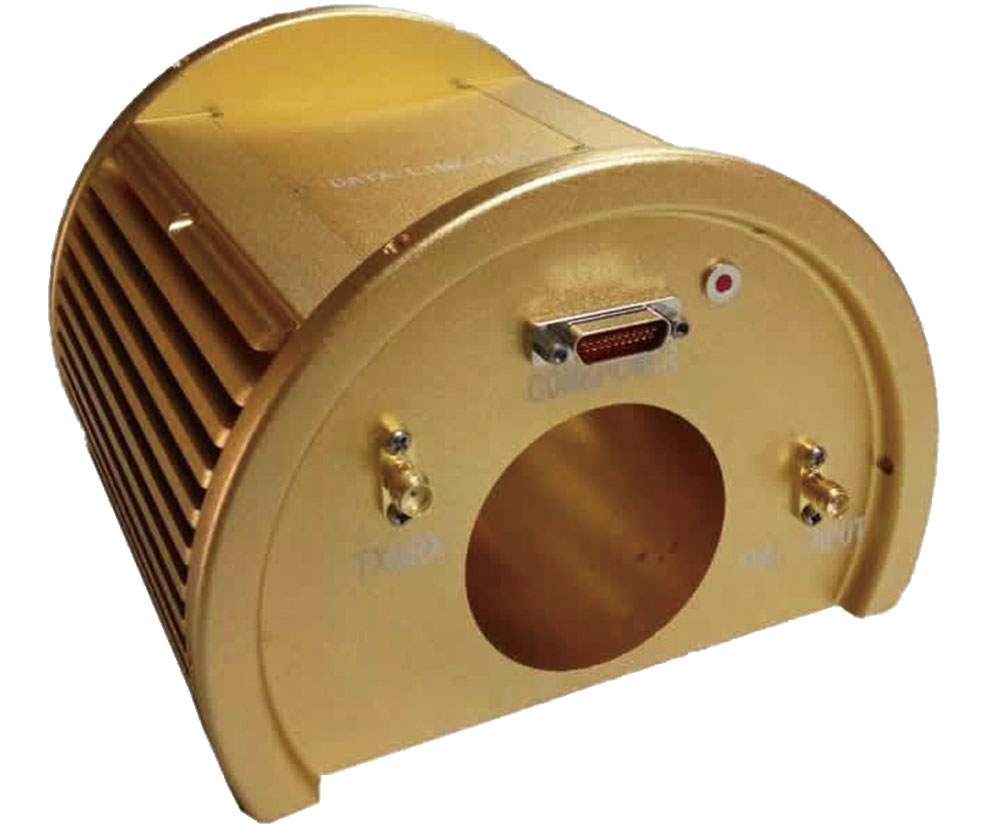

機載設備

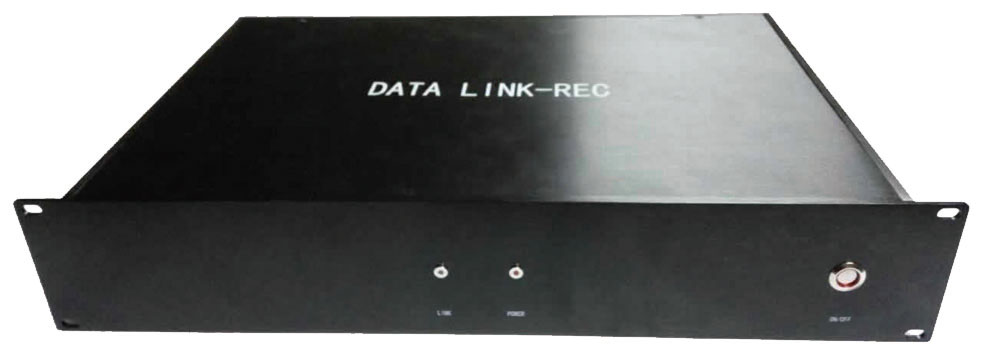

地面設備
主要特點
傳輸距離可達到 10KM 以上,，同時完成圖像和數據的一對一傳輸,。系統采用時分雙工,，可進行軟件加密，圖像延時低,。
技術指標
| 作用距離 | ≥ 10km （保證視距條件下） | 遙測數據速率 | ≥ 125kbps |
| 數據誤碼率 | ＜ 1×10-6 | ||
| 工作頻段 | 340MHz~580MHz | 數據延時 | ≤ 50ms |
| 圖像傳輸速率 | ≥ 4Mbps | 圖像延時 | ≤ 200ms |
| 機載設備 | 地面設備 | |
| 設備尺寸 | 該設備為定制設備,，尺寸可按客戶需求進行設計 | 標準 2U 上架機箱 |
| 重量 | ≤ 0.5Kg | ≤ 8.0Kg |
| 功耗 | ≤ 30W | ≤ 50W |
| 供電 | DC28V±3V | DC28V±3V |
| 數據接口 | RS422 接口，RS232 接口 | RS422 接口,，RS232 接口,，RJ45 以太網口 |
| 圖像接口 | PAL 接口 | PAL 接口 |
| 工作溫度 | -40℃ ~60℃ | -40℃ ~60℃ |
