圖傳（網傳）數據鏈系統
產品簡介及用途
數據鏈系統包括機載終端與地面終端，用于建立無人機與地面監控設備之間的無線鏈路,，將一路圖像和一路 RS-422 數據傳輸在地面固定設備并分別解析出來,。

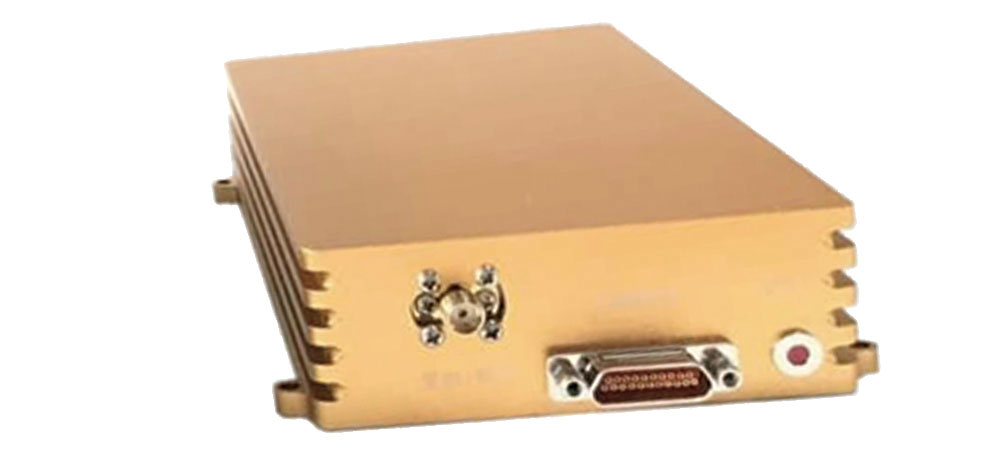

機載設備

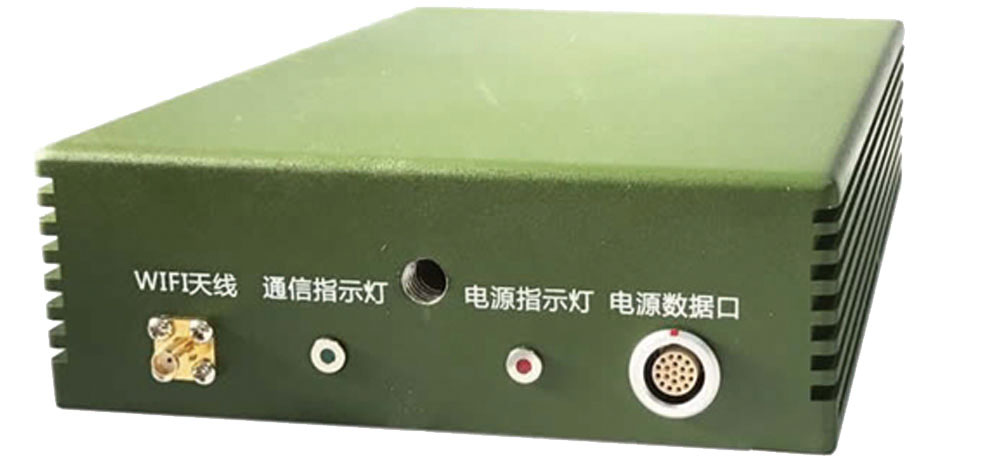

地面設備
主要特點
體積小,、傳輸距離遠，地面端可單兵背負,，適用于無人機圖傳,、邊防巡邏、緊急救援,、實時監控,。
技術指標
| 作用距離 | ≥ 10km（保證視距條件下） |
| 工作頻段 | 340MHz~580MHz |
| 圖像傳輸速率 | ≥ 4Mbps |
| 數據速率 | ≥ 115200bps |
| 數據誤碼率 | ＜ 1×10-6 |
| 數據延時 | ≤ 50ms |
| 機載設備 | 地面設備 | |
| 設備尺寸 | ≤ 135mm×8mm×29mm | 213mm×163mm×55mm |
| 定位孔尺寸 | ≤ 117mm×65mm | |
| 重量 | ≤ 0.5Kg | ≤ 2.0Kg |
| 功耗 | ≤ 10W | ≤ 30W |
| 供電 | DC28V±3V | DC28V±3V |
| 數據接口 | RS422 接口，RS232 接口 | RS422 接口,， RJ45 以太網口 |
| 圖像接口 | RJ45 以太網口 | RJ45 以太網口 |
| 工作溫度 | -40℃ ~60℃ | -40℃ ~60℃ |
