多路圖傳（網傳）數據鏈
產品簡介及用途
本測控數據鏈系統包括機載移動設備和地面固定設備兩部分，用于建立空中機載移動設備與地面固定設備之間的無線鏈路，將兩路圖像實時顯示在地面固定設備的顯示屏上,。地面固定設備發送兩路雙向 RS-422 信號，連接機上設備,，用于控制各自的伺服機構。同時提供一路穩定的雙向耳麥通話,。機載移動設備和地面固定設備均配有長時工作獨立電源與備用電源,。

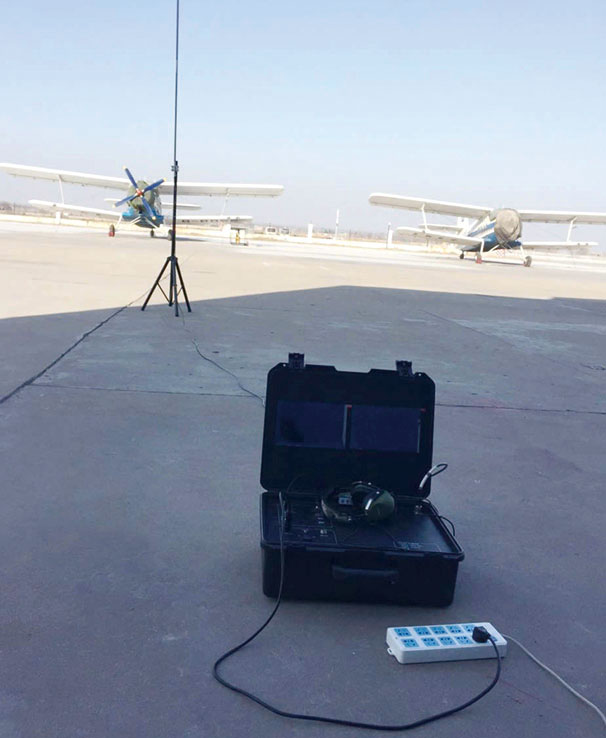

現場演示
主要特點
兩路圖像下傳，兩路雙向 RS-422 信號,，波特率為 230400bps,，一路雙向耳麥通話，機載與地面設備均配有獨立電源和備用電源,，地面設備安裝兩塊 10 寸的顯示屏,，可以實時便捷的觀看圖像。
技術指標
| 作用距離 | ≥ 40km （保證視距條件下） | 遙測數據速率 | ≥ 125kbps |
| 數據誤碼率 | ＜ 1×10-6 | ||
| 工作頻段 | 340MHz~580MHz | 數據延時 | ≤ 50ms |
| 圖像傳輸速率 | ≥ 4Mbps | 圖像延時 | ≤ 400ms |
現場演示
| 機載設備 | 地面設備 | |
| 設備尺寸 | 該設備為定制設備,，尺寸可按客戶需求進行設計 | 便攜手提箱 |
| 重量 | ≤ 8.0Kg | ≤ 20.0Kg |
| 功耗 | ≤ 170W | ≤ 170W |
| 供電 | DC28V±3V（配備電池組可持續供電 6 小時以上） | DC28V±3V 或 AC220V（配備電池組可持續供電 6 小時以上） |
| 數據接口 | 2 路 RS422 接口,，RJ45 以太網口 | 2 路 RS422 接口,，RJ45 以太網口 |
| 圖像接口 | 兩路 PAL 接口 | 兩路 PAL 接口 |
| 圖像接口 | 兩路 PAL 接口 | 一路語音接口 |
| 工作溫度 | -40℃ ~60℃ | -40℃ ~60℃ |

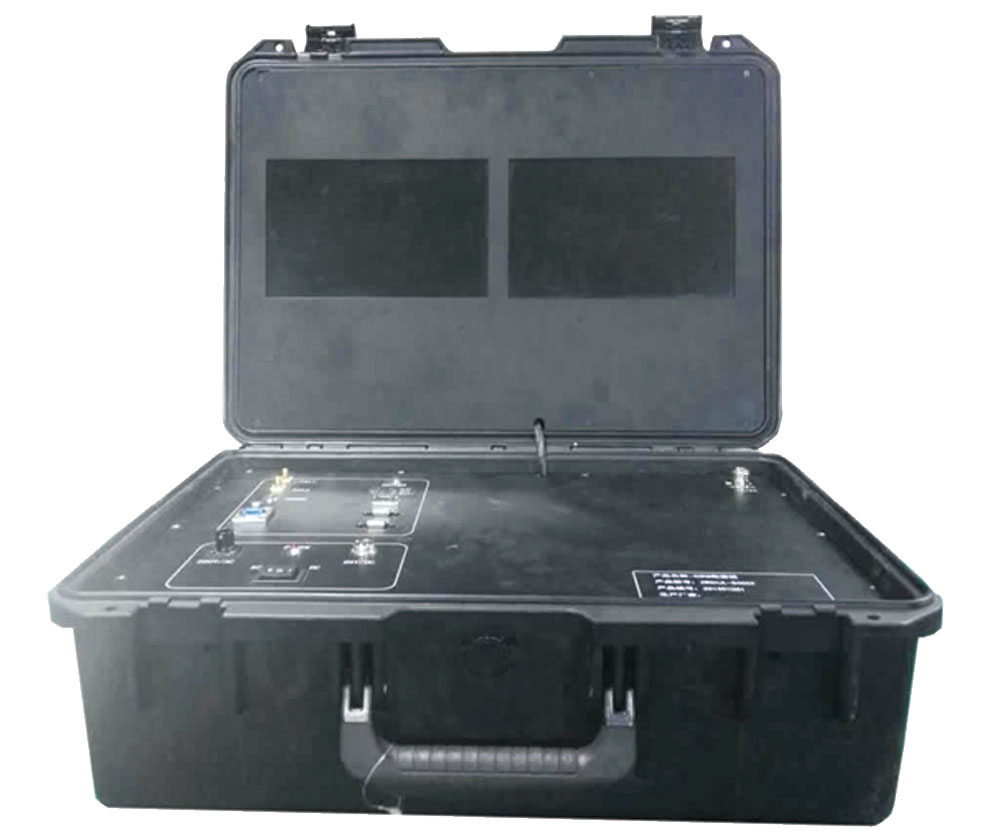

產品實物圖
