雷達高度表模擬器

產品簡介及用途

  雷達高度表模擬器是基于射頻處理技術的便攜式調頻連續波和脈沖無線電高度模擬器,。通過兩個天線耦合器快速連接到機載無線電高度表,，射頻仿真無線電高度,。模擬范圍從 0 米至 15,000 米,，提供 ±0.3 米的模擬精度,。既可以單點模擬高度,，也可以設置高度變化率,，實現連續的平滑的斜面高度仿真,，驗證自動著陸系統的決斷高度和高度旅程,。在模擬高度的同時,，對高度表參數進行測量，包括頻率,，功率等,，判斷高度表的工作狀態。設備可以獨立運行，也可以通過數據接口程控運行,。

應用示意圖

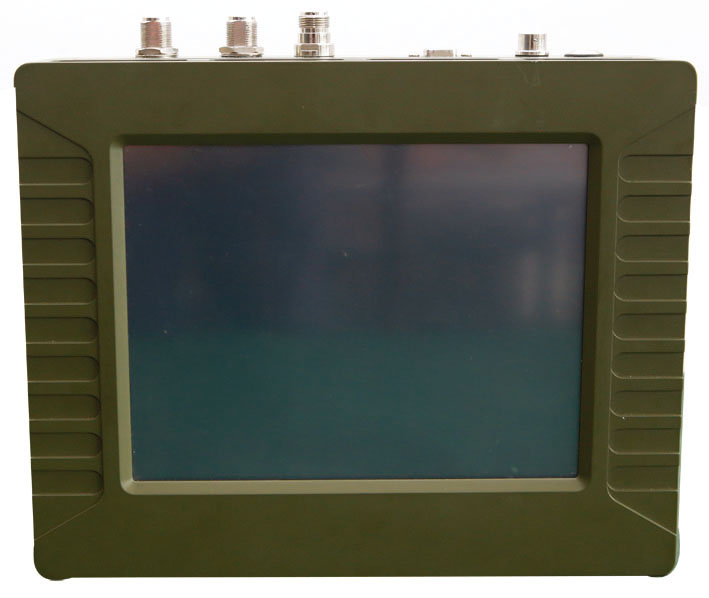

產品實物圖

主要技術參數

主要特點

射頻處理,，數字延時技術

      傳統的高度模擬依靠延遲線技術，只能模擬離散的有限點數,，設備笨重,。雷達高度表模擬器直接對高度表的射頻信號進行處理，高度的模擬值連續,。整個設備體積小,，重量輕。由于采用了數字信號處理技術,，還能對高度收發機進行參數測量,。雷達高度表模擬器基于射頻信號處理，能夠?qū)Σ煌w制的微波高度表進行高度模擬,，如調頻連續波體制,、脈沖體制等。

高速信號處理

      為保證高度的模擬精度,，數字電路部分的主時鐘運行于 1GHz,，輸入輸出分別達到 8Gbps 的吞吐率。雷達高度表模擬器在高速信號 PCB 布板技術,、FPGA 高速接口技術,、FPGA 高速信號處理技術等均有突破。

軟件無線電技術保證擴展能力

      從原理上,，雷達高度表模擬器能模擬的高度可以達到數萬米,；高度的模擬精度為 ±0.3 米，采用增強算法,，能達到 ±0.15 米的精度,；可以根據提供的數學模型，模擬不同地形,、不同植被等飛行環境,。

操作方便

      雷達高度表模擬器采用大尺寸液晶屏，方便參數的設置和測量參數的讀??；設置的參數可以存儲，方便重復測量,；只需要設置高度值，其他相關參數均自動計算設置,，也可以手動干預,；對外提供程控接口，測量過程可以由外部程序控制。
