產品簡介及用途
嵌入式北斗導航定位系統具有北斗二代 RDSS 通信功能,、北斗二代 RDSS有源定位功能、北斗二代 B1 頻點定位功能,、北斗二代 B3 頻點定位功能,，體積小、重量輕,，可方便的嵌入不同載體中,。
主要特點
產品是用于北斗二代的接收與發射以及實時定位，作用范圍為東 經 55 °~180 °,， 北 緯 0 °~55 °范圍內的大部分區域。其中,，東經75°~135°,，北緯 10°~55°為重點區域。

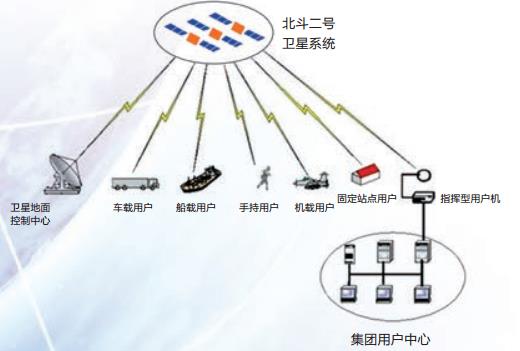

應用示意圖

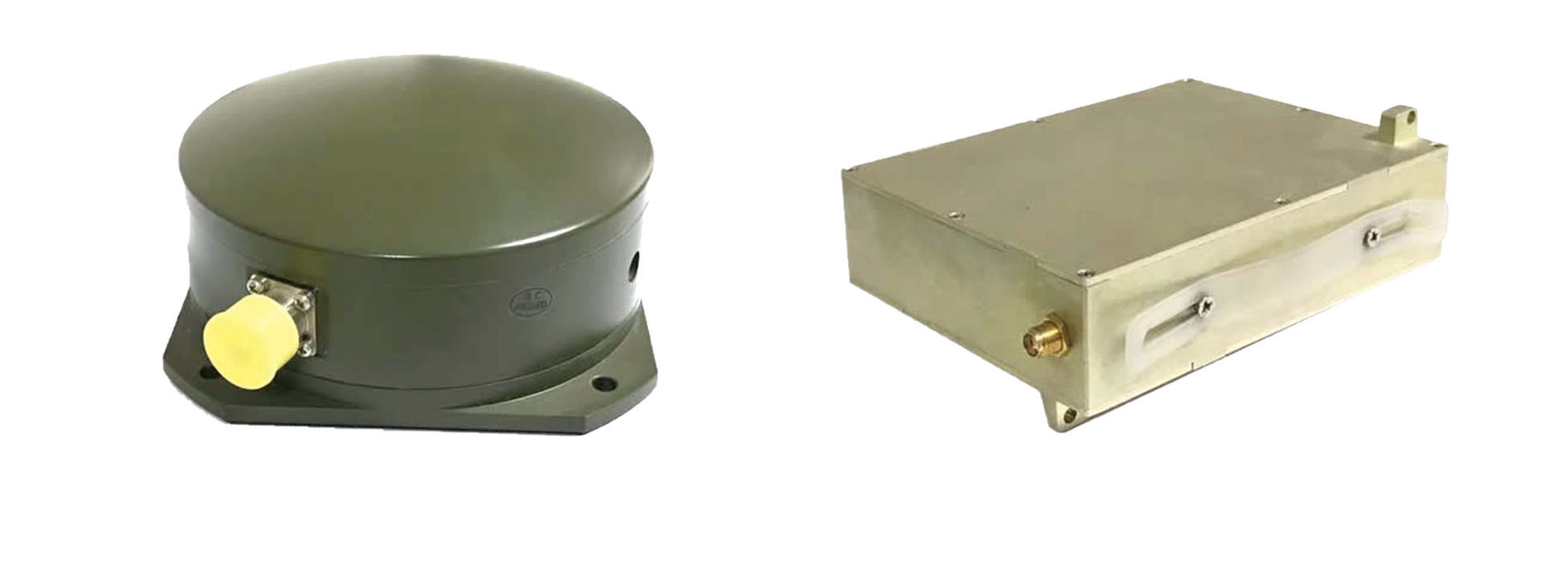

產品實物圖
主要技術參數
| 工作頻點 | RDSS 接收 | 2491.75 MHz |
| RDSS 發射 | 1615.68 MHz | |
| B1 接收 | 1561.098MHz | |
| B3 接收 | 1268.52 MHz | |
| 接收靈敏度 | RDSS 接收 | -126.6 dBm（天線仰角 50°～ 90°） |
| B1 接收 | -130 dBm（天線仰角 50°～ 90°） | |
| B3 接收 | -130 dBm（天線仰角 50°～ 90°） | |
| 發射功率 | RDSS 發射 EIRP | 6 ～ 19 dBW（天線仰角 50°～ 90°） |
| 接收通道數 | RDSS 接收 | 10 通道 |
| B1/B3 接收 | 12 通道/12 通道民碼,，12 通道軍碼 |
| 定位時間 | B1/B3 首次定位≤ 60s |
| 定位結果更新率 | 1Hz |
| 信號重捕 | ≤ 5s（95％,，衛星信號中斷 30s） |
| 天線射頻線纜長度 | 7m |
| 模塊重量 | ≤ 0.5Kg |
| 天線重量 | ≤ 1.5Kg |
| 供電電壓 | DC12V~28V |
| 接收功耗 | ≤ 8W |
| 定位精度 | B1 ≤ 10 米，B3 ≤ 10 米（95％,，PDOP ≤ 4,，重點區域） |
| 工作溫度 | -40℃ ~+80℃ |
