衛星測姿測向,、動態差分,、授時OEM板
產品簡介及用途
ZK-358 衛星導航接收機是采用 BDS B1/B2/B3+GPS L1/L2/L5+GLONASSG1/G2 三系統八頻的 OEM 板卡,，采用北斗三頻、GPS 三頻,、GLONASS 雙頻三系統進行聯合定位,，具有超遠距離的 RTK 解算引擎,，在超遠距離的情況下單歷元即可達到分米級精度,，硬件尺寸,、接口、數據指令與進口板卡兼容,。
主要特點
短,、 中、 長 基 線 RTK 作 業距離最長可達 50km,，超長基線E-RTK 測量,，作業距離最長可達300km，支持單系統獨立定位和多系統聯合定位,，支持動態基站，可以用于二位定向,、三維測姿,，可直接輸出 PJK 平面坐標，易于各種系統集成及機械控制等,，自定義高精簡報文,，易于數據傳輸及配套軟件的應用開發。

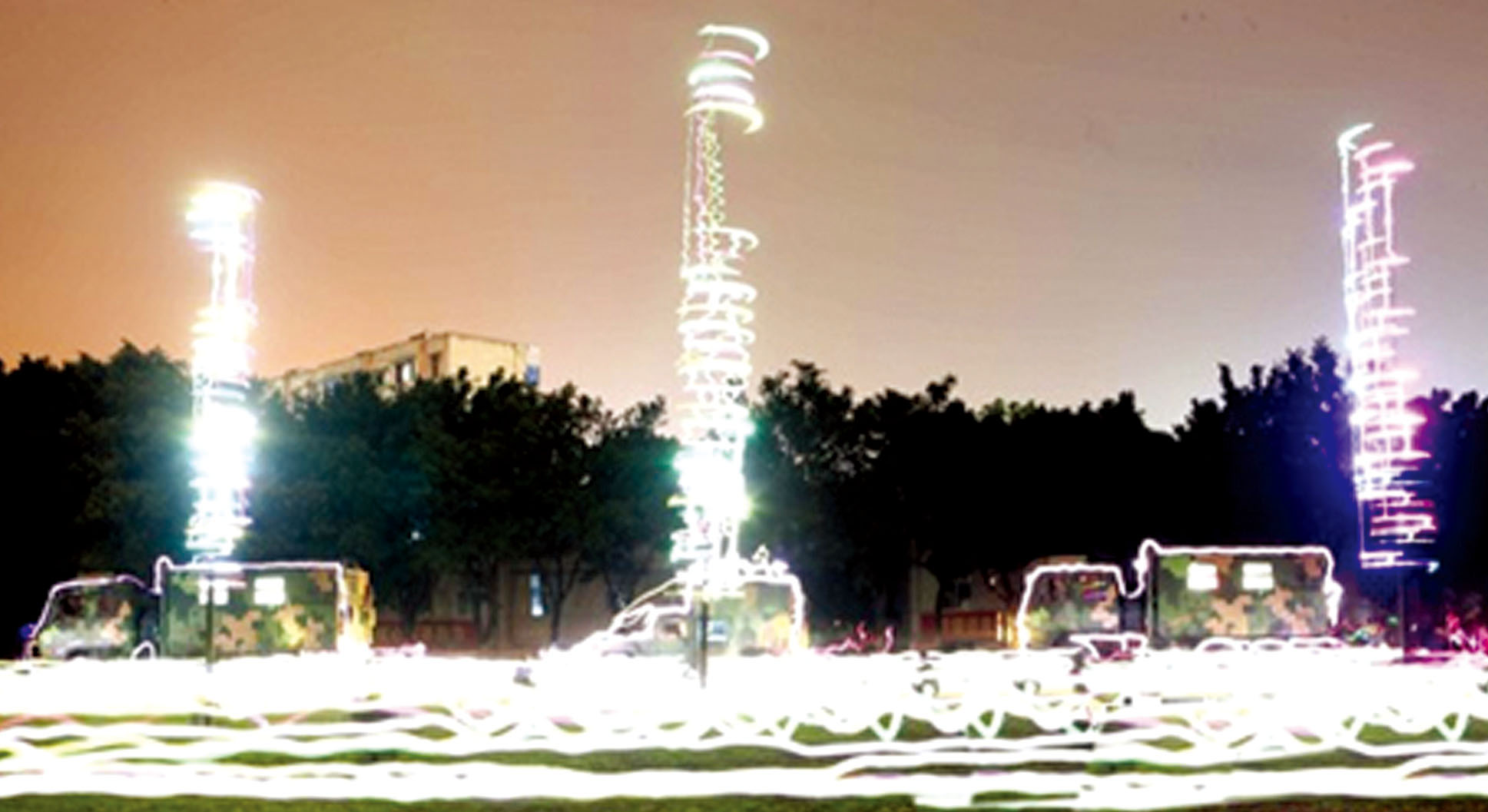

應用示意圖

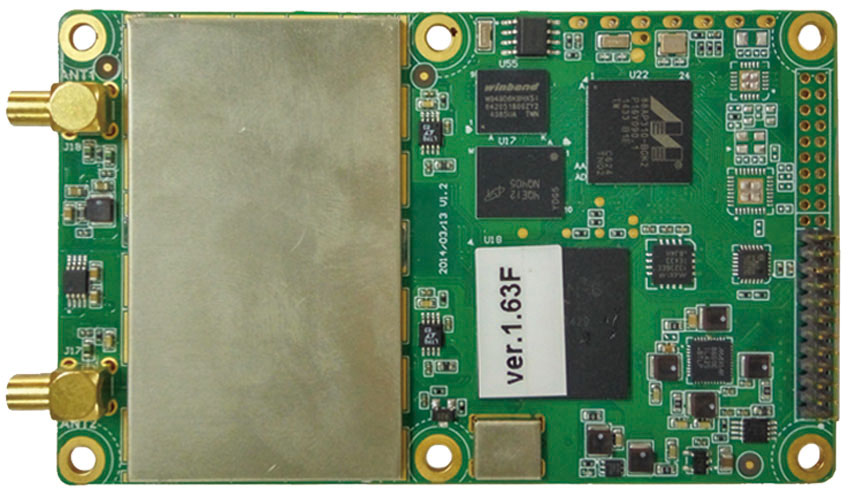

產品實物圖
主要技術參數
| 首次定位時間 | 冷啟動≤ 60s,，溫啟動≤ 45s,，熱啟動（使用 RTC）≤ 15s | ||
| 信號重捕 | ≤ 3s | ||
| 單頻定位精度 | 水平≤ 3m，高程≤ 5m（1σ, PDOP ≤ 4） | ||
| 雙頻定位精度 | 水平≤ 1.5m,，高程≤ 3m（1σ, PDOP ≤ 4） | ||
| RTK 初始化時間 | <10s（基線長小于 20km） | ||
| 靜態差分精度 | 水平 ±（2.5 +1×10-6×D）mm,，高程 ±（5 +1×10-6×D）mm | ||
| 動態差分精度 | 水平 ±（10 +1×10-6×D）mm，高程 ±（20 +1×10-6×D）mm | ||
| E-RTK 差分精度 | 水平 ±（200 +1×10-6×D）mm,，高程 ±（400 +1×10-6×D）mm | ||
| 測速精度 | 水平≤ 0.05m/s,，高程≤ 0.05m/s（1σ, PDOP ≤ 4） | ||
| 偽距精度 | GPS：L1=10cm/L2=10cm，BDS:B1=10cm/B2=10cm/B3=5cm,，GLONASS:G1=10cm/G2=10c m | ||
| 載波相位精度 | GPS:L1=1.0mm/L2=1.0mm/L5=1.0mm,，BDS:B1=1.0mm/B2=1.0mm/B3=1.0mm，GL ONASS:G1=1.0mm/G2=1.0m m | ||
| E-RTK 初始化時間 | 1s | 初始化置信度 | 99.9% |
| 授時精度 | 20ns | 數據速率 | 1-20Hz 可調 |
| 供電電壓 | DC3.3V~DC5V ±5% | 功耗 | ≤ 1.85W（未接天線） |
| 尺寸 | 100mm×60mm×9mm | 重量 | ≤ 42g |
| 工作溫度 | -40℃ ~+80℃ | 存儲溫度 | -55℃ ~+95℃ |
| 原子鐘接口 | MMCX 母頭,，50Ω | 濕度要求 | 95% 無冷凝 |
| 數據接口 | COM1 為 RS232,，9600bps-115200bps 可調 COM2 和 COM3 為 TTL 電平，9600bps-115200bps 可調 | ||
| 數據格式 | RTCM3.0：1004,1005, 1006,1008, 1012, 1104, 1033 RTCM3.2 MSM4：1074, 1084, 1124 NMEA-0183 | ||
