北斗高動態多模衛星導航接收機
產品簡介及用途
隨著我國自主研發的 BD2 衛星導航系統的逐步完善，針對用戶的需求,，我公司傾力打造出一款高性能衛星導航接收機,。該接收機和 JAVAD 公司 JNS100 板型衛星接收機完全兼容，可直接替換,。采用了 GPS+GLONASS+BD2 三系統四頻點高動態解算模式,，可實現 GPS-L1、GLONASS-L1,、BD2-B1,、BD2-B3單系統或任意系統組合導航定位。
主要特點
完全兼容 JAVAD-JNS100衛星接收機,，可以根據用戶需求定制默認輸出協議,，支持 BD2B3 頻點 C/A 碼引導 P碼捕獲成功，支持單系統或多系統組合同時各自解算并輸出定位結果,，支持 GPSL1,、GLONASSL1、BD2 B1,、BD2 B3 C/A 碼,、BD2 B3 P 碼。
應用示意圖
主要技術參數
| 定位精度 | GPS | 水平 3m,，垂直 5m（RMS,，PDOP ≤ 4） | |
| GLONASS | 水平 5m，垂直 10m（RMS，PDOP ≤ 4） | ||
| BD2 | 水平 3m,，垂直 6m（RMS,，PDOP ≤ 4） | ||
| 測速精度 | GPS | 水平 0.05m/s，垂直 0.05m/s（RMS,，PDOP ≤ 4） | |
| GLONASS | 水平 0.05m/s,，垂直 0.05m/s（RMS，PDOP ≤ 4） | ||
| BD2 | 水平 0.01m/s,，垂直 0.01m/s（RMS,，PDOP ≤ 4） | ||
| 首次定位時間 | 領啟動：≤ 45s | 溫啟動：≤ 12s | 熱啟動：≤ 5S（RTC 支持） |
| 電氣參數 | 輸入電壓 | DC5V~32V | |
| 功耗 | ≤ 5W | ||
| 電壓 | +5V（天線饋電電壓） | ||
原始偽距 測量精度 | 捕獲速度 | 4000m/s | |
| 捕獲加速度 | 50gm/s2 | ||
| 加加速度 | 10 gm/s2 | ||
| 碼最大跟蹤速度 | 10000m/s | ||
| 碼最大跟蹤加速度 | 60 gm/s2 | ||
| 最大高程 | 無限制 | ||
| 環境參數 | 工作溫度 | -40℃ ~+80℃ | |
| 存儲溫度 | -55℃ ~+90℃ | ||
| 濕度 | 95% 無冷凝 | ||
| 隨機振動 | RTCA D0-160 的（6.06g） | ||
| 正弦振動 | SAEJ1211（4g） | ||
| 跌落 / 沖擊 | MIL-STD 810F（30g） | ||
| 失鎖重捕 | 失鎖＜ 5s | 重捕時間≤ 2s | |
| 5s ＜失鎖＜ 120s | 重捕時間≤ 10s | ||
| 物理參數 | 尺寸 | 88mm×57mm×11mm（±0.2mm） | |
| 重量 | ≤ 50g | ||
| 接口參數 | 4 個 RS232 通訊串口，波特率 9600~460800 可配置（C,、D 開通需定制） 1 個 RS422 通訊串口,，此串口開通需定制 1 路 TTL 定時秒信號輸出（1PPS），可支持外部秒脈沖授時 | ||

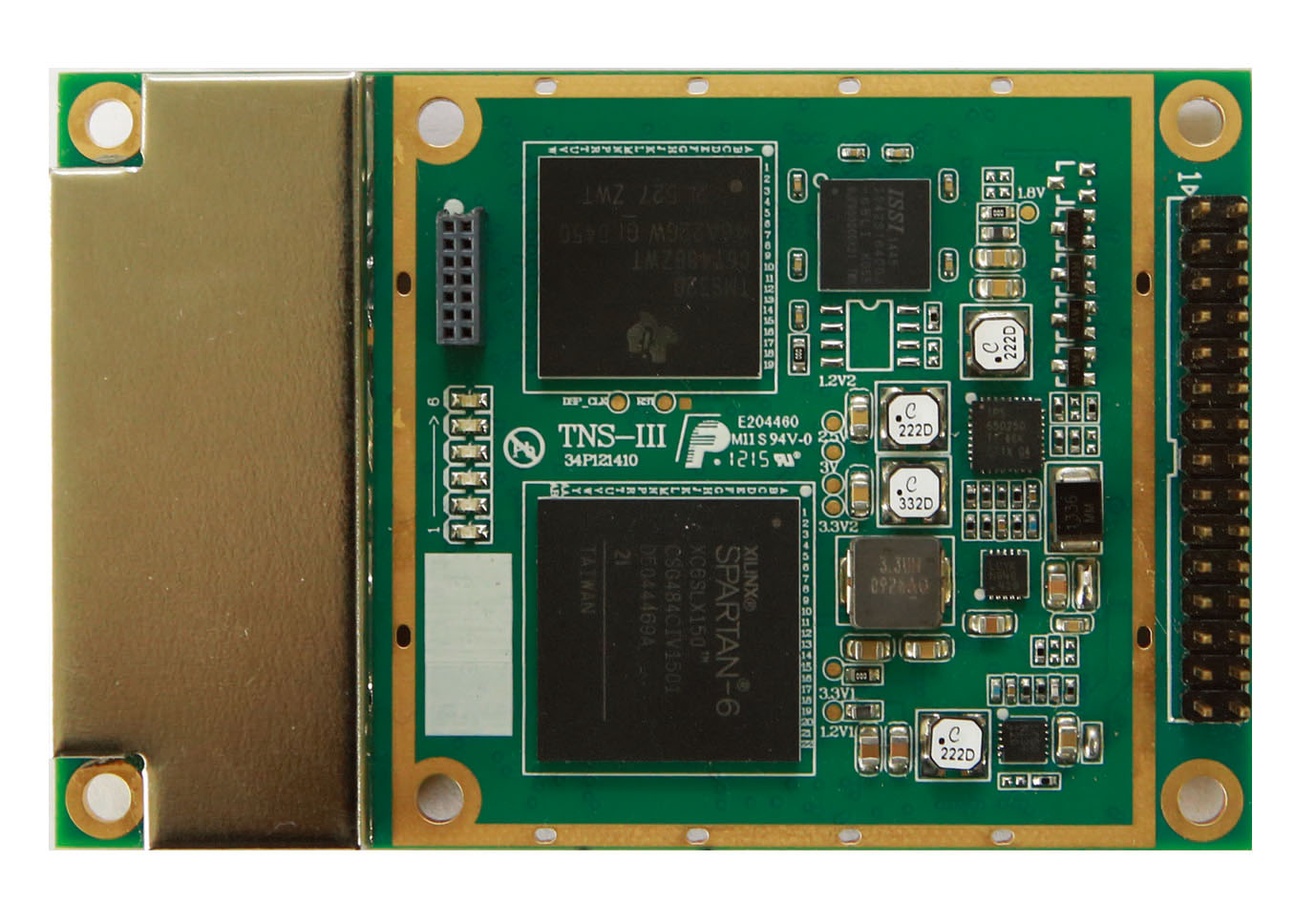

產品實物圖
